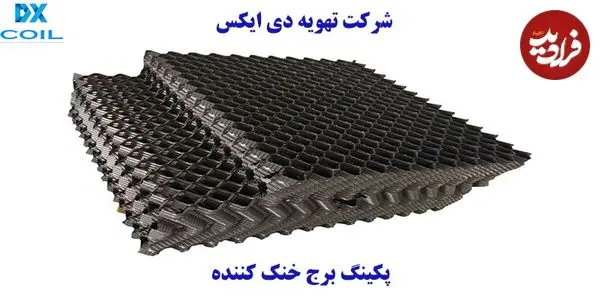

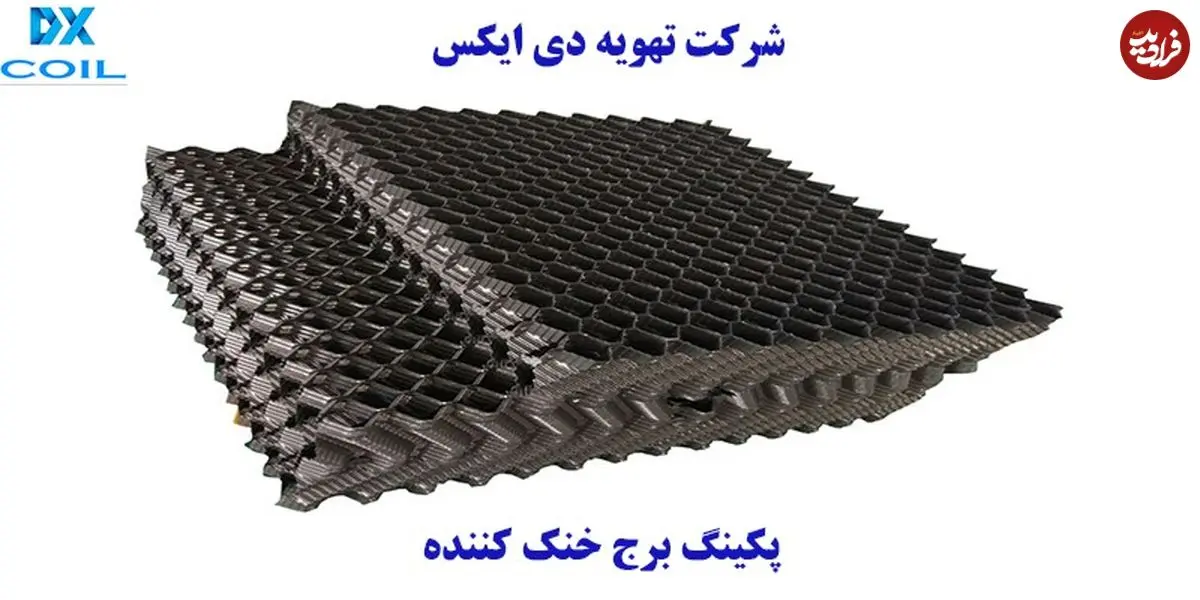

پکینگ برج خنک کننده

پکینگ با هدف ایجاد زمان بیشتر همچنین سطح تماس وسیع تر بین آب و هوا برای تبادل حرارت استاندارد میان این دو سیال داخل انواع کولینگ تاور فایبرگلاس یا بعضا گالوانیزه بکار برده می‌شود.

کد خبر : ۱۳۳۱۴۷

۲۵ اردیبهشت ۱۴۰۲ - ۱۱:۵۷

بازدید : ۴۱

پکینگ برج خنک کننده جزء قطعات اصلی انواع برج فایبرگلاس می‌باشد زیرا پکینگ تحت عنوان سطوح خنک کننده تاثیر زیادی بر راندمان و عملکرد کولینگ تاور دارد. برج‌ها از مهمترین تجهیزات سیستم‌های خنک کن تهویه مطبوع هستند فلذا افزایش مکانیزم کاری آنها برای مهندسان و کارفرمایان حائز اهمیت بسیاری است.

بنابراین جهت تحقق این امر انواع پکینگ‌ها (packing) ایفا کننده وظیفه مهمی می‌باشند و به همین منظور سطوح مدیا بعلت نقش اصلی که دارند قلب یک برج محسوب می‌گردند.

توجه : حائز اهمیت بودن پکینگ درون یک برج زمانیکه سیستم دچار رسوب و گرفتگی شده مشخص خواهد شد. طی تشکیل لایه‌های رسوب همینطور پایین آمدن تبادل حرارت در سطوح خنک کننده مدیا راندمان تجهیز افت پیدا می‌کند که با بالا رفتن دمای آبسرد خروجی افت نشان داده میگردد. پس وجود اینگونه قطعات مانع رسوب گرفتگی زود هنگام دستگاه میشود.

متریال سازنده پکینگ برج خنک کننده

جنس یا متریال تشکیل دهنده انواع پکینگ کولینگ تاور جزء پارامترهای کاملا مهم محسوب می‌گردد. طبق اصول طراحی برج که بر اساس سطح تماس میان آب و هوا بوده، کیفیت سطوح ارتباط دهنده یعنی پکینگ باید بسیار بالا باشد. چرا که پرکن‌های مدیا سیال هدف را جهت انجام امر تبادل حرارت، در تماس با هوا قرار خواهند داد. کیفیت سطوح خنک کننده وابسته دو عامل ساخت استاندارد و متریال سازنده پکینگ است.

بطور کلی جنس انواع پرکن‌های مدیا یکی از سه مواد پلی پروپیلن، پی وی سی، پلی اتیلن می‌باشد که هر کدام معایا و مزایای خاص خود را دارا هستند فلذا با توجه به دمای آب ورودی برج، راندمان حرارتی، اسیدی یا بازی بودن سیال، میزان سختی آب بر گردش، میزان لزجیت سیال، رنج دمایی مایع، مشخصات محیط مورد استفاده نوع متریال را میتوان انتخاب کرد. معمولا طراحان با مد نظر قرار دادن بیشترین راندمان حرارتی، بالاترین عمر مفید، زیادترین سطح ویژه مدل و جنس تولیدی انواع پکینگ مدیا را انتخاب می‌کنند.

نکته : چنانچه پکینگ مدیا داخل یک برج از کار افتد، کل سیستم خنک کننده دچار مشکل اساسی شده بنابراین اگر به این سطوح آسیب وارد شود، دستگاه بطور موقت راندمان بالایی نخواهد داشت تا packing تعمیر یا تعویض گردد.

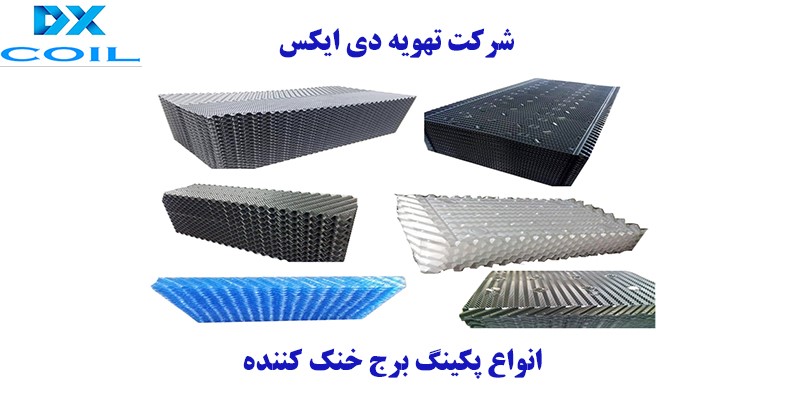

انواع پکینگ برج خنک کننده

پکینگها انواع مختلفی دارا هستند که بنابر طراحی و نوع کارکرد مورد استفاده قرار می‌گیرند. بطور کلی از نظر مکانیزم سطوح خنک کننده مدیا شامل دو دسته اصلی فیلمی و اسپلش می‌گردند که هر کدام دارای انواع متفاوتی جهت نصب در Cooling tower می‌باشند :

 تیپ فیلمی یا آبشاری : سیال را به شکل لایه ای نازک روی سطح خود حرکت داده و در تماس با هوا قرار میدهد. بعلت داشتن ظاهری شش ضلعی آنرا نیز پکینگ لانه زنبوری هم میگویند که برای برج‌های مخروطی و مکعبی قابلیت استفاده دارد. با دو متریال پلیمری PP و PVC ساخته می‌گردد، ولیکن تیپ دوم مقرون به صرفه تر است. پکینگ برج خنک کننده فیلمی بر اساس نوع گام یا فواصل بین صفحات مورب شامل چند گرید همانند گام 19، 12، 14، 23 تا 30 میباشد.

معمولا گام 19 و 14 بیشتر درون کولینگ تاورها استفاده شده و مدل 12 در شرایط محدود کارایی داشته، همچنین پرکن مدیا فیلمی گام 23 تا 30 جهت رشد باکتری‌های مفید داخل سیستم‌های تصفیه خانه فاضلاب استفاده میگردد.

 تیپ اسپلش یا پاششی : اسپلش به معنای پاشش قطرات ریز سیال است یعنی قطره‌های آبی که از نازل یا اسپرینکلر پخش شده بعد برخورد با سطوح خنک کننده اسپلش تغییر مسیر داده و در جهاتی مختلف جهش میکند. همین انحراف جهت موجب ریزتر شدن قطرات سیال طی حجم بالایی خواهد شد. ریز شدن قطرات آب سبب ایجاد سطح تماس بیشتری بین هوا و آب شده، بنابراین راندمان برج افزایش پیدا میکند. به همین علت انواع پکینگ مدیا اسپلش خاصیت ضد رسوبی دارد زیرا فضای بیشتری بخاطر ریز بودن قطرات سیال زیر پوشش آب قرار گرفته فلذا میزان تشکیل رسوب بسیار کاهش می‌یابد.
